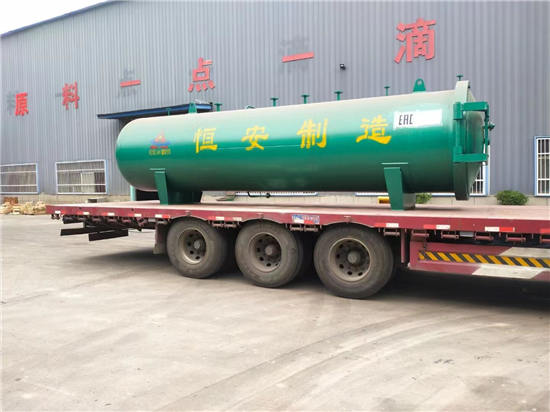

木材防腐浸渍罐

1、总则

本规程规定了木材进厂至成品出厂的各道工序所应遵循的准则，设备的操作亦应符合本规程的要求，它是木材防腐阻燃操作的指导性文件。

2、本规程为通用规程，设备设计局部改动而导致操作规程的变动，在培训期间另行说明，本规程不作更改。

3、木材防腐阻燃作业过程

3.1木材防腐阻燃作业可视树种不同分别采用满细胞法、半定量法，本规程重点介绍用满细胞法防腐阻燃木材的作业过程，用户如要采用其它方法可参照有关标准。

3.2满细胞法防腐阻燃木材可分为以下几个阶段：关罐门—前真空—吸液—空气平衡—加压—排液—后真空—恢复大气—排余液—开罐门。

3.3在正式防腐阻燃作业前，应确*以下条件得到满足，否则不得进入生产阶段：

3.3.1贮液罐内应有数量且经检验合格的防腐剂（阻燃剂）。

3.3.2压力浸注罐罐门密封良好，在密封圈的表面应无影响密封的杂质，罐门开启自如，安全连锁装置能正常工作；

3.3.3压力表、真空表符合规定要求，能正常显示压力和真空度；

3.3.4阀门密封良好，不泄漏，安全阀能正常开启；

3.3.5用于生产的泵类设备能正常工作；

3.3.6待生产的木材已装上生产小车且经检验合格；

3.3.7电气控制系统正常。

3.4 关罐门

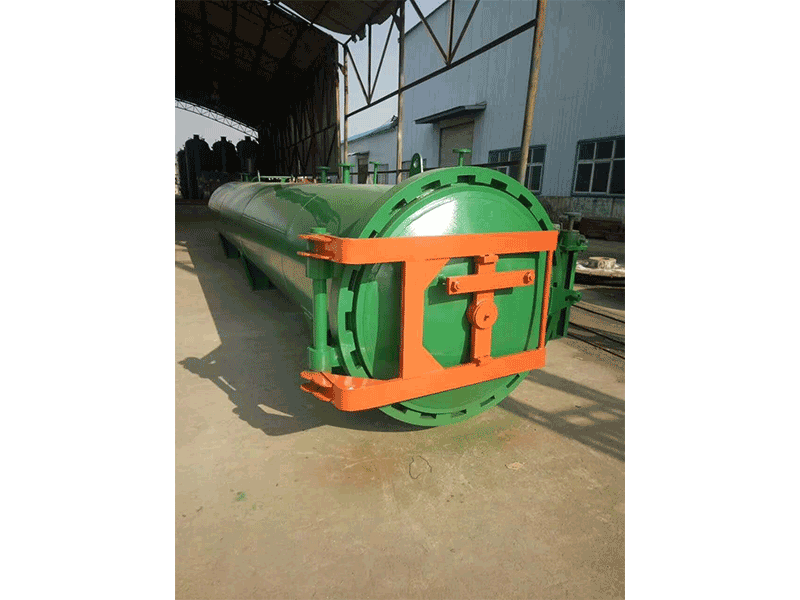

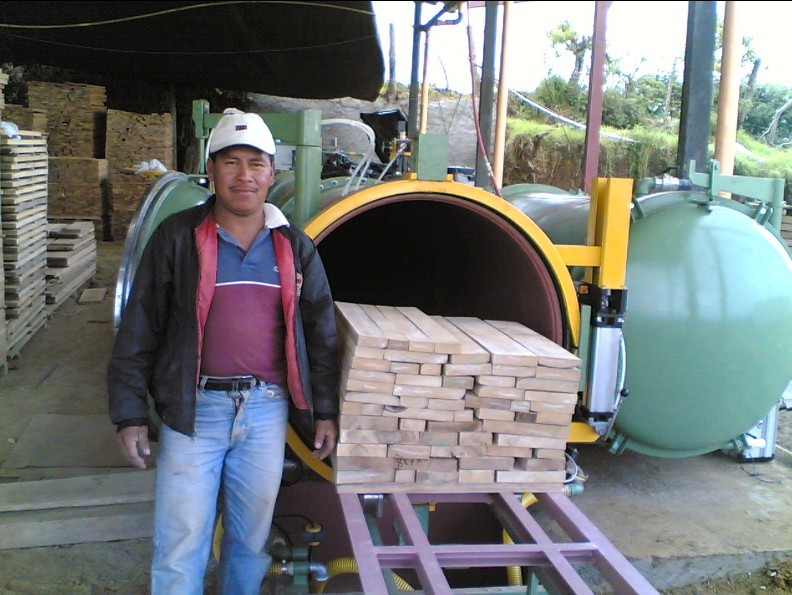

将装好木材的小车推入压力浸注罐内，推开移车台，以正确的方式关闭好罐门（本设备罐门的开启采用电动方式），可以按罐门开启按钮将罐门旋至规定位置）。警告：在关闭罐门并进入前真空过程后，任何时间不得按罐门开启旋转按钮。

3.5 前真空

3.5.1在确认罐门已关闭后，可以进行前真空作业，在此之前应检查与压力浸注罐相连的工艺管路上阀门的开启状态，除真空管路上阀门（V₁、V₂）应开启外，其它阀门都应关闭。

3.5.2按下控制柜控制板面上的真空泵启动按钮，进行前真空作业，保持这一过程，直到真空度达到工艺规定值（一般真空度为-0.08—-0.085MPa）   注：真空泵的操作按相应的说明书。

3.6 吸液

在真空泵继续作业的情况下，打开贮液罐通往压力浸注罐管路上的阀门（V₇），防腐剂在真空的作用下通过吸排液管道进入压力浸注罐，注意观察压力浸注罐尾部的液位计的液位指示情况，当液位计显示出压力浸注罐内的液位达—mm刻度时，操作员应迅速关闭真空泵并关闭缓冲罐通往真空泵管道上的球阀，以免真空泵进水。

利用压力浸注罐内的残余真空度继续吸液，当真空表显示真空度小于-0.04MPa 液位计指示压力浸注罐内已蓄满防腐剂时，即可关闭吸排液管道上的阀门（V₇）

3.7 空气平衡：空气平衡的目的是指：解除压力浸注罐内的

残余真空并恢复大气压。

打开压力浸注罐通往缓冲罐道上的阀门（V₂），同时打开缓冲罐底部的排液阀（V₃），则空气通过缓冲罐进入压力浸注罐，可以看到真空表的指针会渐渐回到零刻度。

3.8 加压

3.8.1按控制柜控制板面上加压泵启动按钮，慢慢打开加压管路通往压力浸注罐的阀门（V₄），进行加压作业，先期由于压力浸注罐内可能未完成充满药液，因此压力表指针不会指示压力，待压力浸注罐内**充满药液后，防腐剂会从真空管道通过缓冲罐而由阀门V₃排出，这时应关闭阀门V₂，加压作业从此开始。

压力表指示的压力会缓慢上升，待压力至规定值后，应打开阀门V₆调节压力和分流，操作者应调节阀门V₆，确*压力浸注罐内的压力稳定在规定值（≤1.5MPa）。

3.8.2观察压力浸注罐上压力表中的压力值，任何时候罐内压力均不得超过工艺规定值（比较高工作压力为1.5MPa）。

3.8.3保持规定压力长的时间（期间加压泵可停机，待压力下降后再开机）。

3.8.4当规定数量的防腐剂已加入压力浸注罐内木材中时，便停止加压泵和关闭加压管道路上的阀门V4。

3.9 排液：

打开阀门V7，打开管道泵前阀门，按管道泵开启按钮，防腐剂从压力浸注罐内注入贮液罐，同时压力表指针回零。

3.10 后真空

3.10.1检查并关闭压力浸注罐除真空管路以外的其它进出口管路上的阀门。

3.10.2按3.5条的要求进行后真空作业，工艺规定的真空度应得到满足。

3.10.3在真空度达到工艺规定值并保持30分钟长的时间后，便可关闭真空泵及其管路上的阀门，保持一段时间后便可结束后真空作业。

3.11 恢复大气

打开压力浸注罐真空管道上的阀门V2、V3，在大气压的作用下，空气通过缓冲罐进入压力浸注罐，真空表的指针回落到零位。

3.12 排余液

在后真空过程中，木材细胞腔及其表面的部分防腐剂将溢出并滞留在压力浸注罐的底部，打开阀门V7及开启管道泵，将余液抽入贮液罐中。

3.13 启动罐门开启电机，将罐门旋至规定位置，打开罐门。

3.14 成品出罐

推动移车台至规定位置，将移车台轨道和压力浸注罐内轨道对接，用人工或机械的办法将已防腐好的成品木材牵引出压力浸注罐到规定位置待检。

4、设备操作规程

4.1 一般要求

正确的使用和操作设备不仅有助于延长设备的使用寿命，并且能避免事故，生产的正常运行，操作者除应遵守本规程外，还要遵守设备使用说明书的规定。

4.2 资格

操作者应经过培训并取得资格，一名合格的操作者应具备以下条件：

4.2.1熟悉设备工作原理；

4.2.2熟悉木材防腐阻燃工艺；

4.2.3能以正确的方法排除生产过程中的设备故障；

4.3 水循环真空泵：按使用说明书

4.4 加压泵：按使用说明书

注：应使用合格的木材防腐（阻燃）剂。

木材防腐设备维护事项

1、罐门开启装置的涡轮及丝杆、轴承要定期涂抹黄油，保持有油状态。

2、罐门密封圈表面及与之接触面要保持清洁，关罐门前要用毛刷沾机械润滑油涂刷密封圈及罐门齿表面，保持密封性及罐门开关自如。

3、各阀门丝杆要定期涂刷机械润滑油，以免其堵塞管道及泵体。

4、要定期清除不锈钢过滤器及压力罐内木屑等杂质，以免其堵塞管道及泵体。

5、真空泵冷却水箱内要保持有水状态，严禁无水开泵，且要定期清洗水箱，保持水箱内水质清洁。

6、加压泵开泵前要确认与储液箱间阀门开启（且储液箱内有药剂），严禁无液开泵运转。

7、安全阀每一年、压力表每半年校验一次。
